風光互補發電系統
概述：
風光互補發電系統是通過風力發電機和太陽電池方陣兩種發電設備共同發電，是利用太陽能電池方陣、風力發電機（將交流電轉化為直流電）將發出的電能存儲到蓄電池組中，當用戶需要用電時，逆變器將蓄電池組中儲存的直流電轉變?yōu)榻涣麟姡ㄟ^輸電線路送到用戶負載處。
技術構成：
1.發電部分：由1臺或者多臺風力發電機和太陽能電池板矩陣組成，完成“風—電、光—電”的轉換，并且通過充電控制器與直流中心完成給蓄電池組自動充電的工作。
2. 蓄電部分：由多節蓄電池組成，完成系統的全部電能儲備任務。
3. 充電控制器及直流中心部分：由風能和太陽能充電控制器、直流中心、控制柜、避雷器等組成。完成系統各部分的連接、組合以及對于蓄電池組充電的自動控制。
4.供電部分：由一臺或者幾臺逆變電源組成，可把蓄電池中的直流電能變換成標準的220V交流電能，供給各種用電器，或者采用小功率led光源，蓄電池可以直接供電。
特點：
A、風光互補發電系統由太陽能光電板、小型風力發電機組、系統控制器、蓄電池組和逆變器等幾部分組成，發電系統各部分容量的合理配置對保證發電系統的可靠性非常重要。
B、由于太陽能與風能的互補性強，風光互補發電系統在資源上彌補了風電和光電獨立系統在資源上的缺陷。同時，風電和光電系統在蓄電池組和逆變環節是可以通用的，所以風光互補發電系統的造價可以降低，系統成本趨于合理。
C、風光互補發電站是針對通信基站、微波站、邊防哨所、邊遠牧區、無電戶地區及海島，在遠離大電網，處于無電狀態、人煙稀少，用電負荷低且交通不便的情況下，利用本地區充裕的風能、太陽能建設的一種經濟實用性發電站。
風光互補供電系統應用領域
A、風光互補公共照明系統
該系統完全利用風和太陽光能為燈具供電（無需外接電網）。系統兼具風能和太陽能產品的雙重優點，由風、光能協同發電，電能儲于蓄電池中，開關智能控制，自動感應外界光線變化，無須人工操作，主要用于鄉村結合道路、高速公路、城市道路、防洪堤及景觀道路 。
產品特點：零電費、零排放，節能減排、綠色環保、未來照明發展的重要方向之一；利用自然資源自身發電，無需外界供電；獨立供電，無需其他輔助輸電設備；自身發電，運行不需要電費支出。
風光互補公共照明系統應用范圍：城市路燈；農村路燈——“路路亮”高速公路；防洪堤；景觀工程；小區公共照明等。
B、風光互補油田供電系統
由風光互補供電系統、傳輸設備等組成，利用風能和太陽能發電，再把兩者結合起來達到優勢互補。用于抽油機、水泵、值班室、路燈、加熱爐等井場用電處供電，大大降低井場能耗。
C、家庭供電系統
主要用于農村無電戶、別墅度假屋、漁船游艇、家庭并網系統。
D、風光互補分布式電站系統
主要應用于分布式電站、用戶側并網、海島、邊防哨所無電村集中供電。
E、風光互補離網型獨立供電系統
主要應用于通信基站、加油站、收費站、養殖場等。
F、風光互補監控指示系統
主要應用于：交通監控、指示；治安國防監控；石油、天然氣、電力線監控；森林防火監控等。

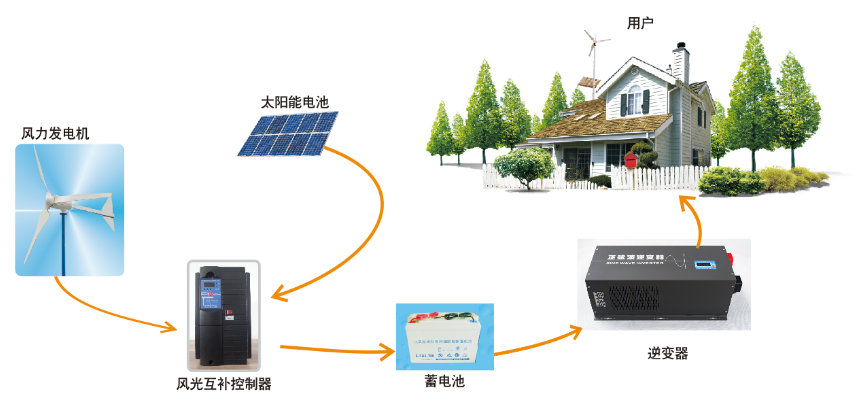

系統示意圖
風光互補供電系統設計方案（1KW以下）
系統設計
OL-Steady500
OL- Steady 600
OL- Steady 1000
額定容量
500W
600W
1KW
風力發電機
300W(12Vor24V)
300W(12Vor24V)
600W 24V
太陽能光伏組件
100W(12Vor24V)*2
100W(24V)*3
200W(24V)*2
150W（12V）*2
閥控密閉式免維護蓄電池
150Ah*2
150Ah*4
200Ah*2
200Ah*2
200Ah*4
風光互補控制逆變器
（離網型）
控制逆變一體機
600W 24V
控制逆變一體機
1000W 24V
輸入：600W風機/400W光伏
輸出：600W 110-240V 50/60Hz
安裝方式
地面安裝（包括山坡安裝）
地面安裝（包括山坡安裝）/屋頂安裝（包括平房頂、瓦屋頂、波紋金屬屋頂）/墻壁安裝
建議安裝塔架高度
地面安裝：6.5米-8米
地面安裝：10米左右
屋頂安裝：4米左右
墻壁安裝：3米左右

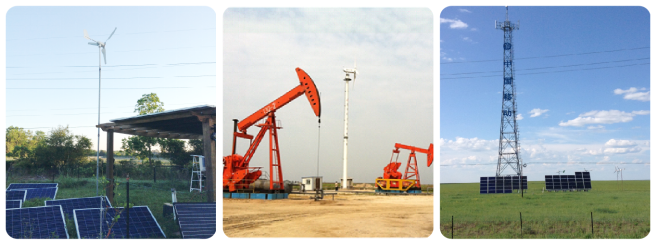

實際應用案例
風光互補供電系統設計方案（12KW以下）
系統設計
OL-Steady2000
OL-Steady3000
OL-Steady6000
OL-Steady12000
額定容量
2KW
3KW
6KW
12KW
風力發電機
1KW 24V
1.5KW 48V
3KW 96V
3KW 110V
太陽能光伏組件
250W（24V）*4
250W（24V）*6
250W（24V）*12
135W（12V）*45
閥控密閉式免維護蓄電池
200Ah*4
200Ah*4
150Ah*8
150Ah*18
200Ah*8
200Ah*18
風光互補控制逆變器
（離網型）
輸入：1000W風機
1000W光伏
輸入：1500W風機
1500W光伏
輸入：3000W風機
3000W光伏
輸入：6000W風機
6000W光伏
輸出：1000W 110-240V 50/60Hz
輸出：1500W 110-240V 50/60Hz
輸出：3000W 110-240V 50/60Hz
輸出：5000W 110-240V 50/60Hz
安裝方式
地面安裝（包括山坡安裝）/屋頂安裝（包括平房頂、瓦屋頂、波紋金屬屋頂）/墻壁安裝
建議安裝塔架高度
地面安裝：10米左右
地面安裝：10米左右
地面安裝：10米左右
地面安裝：10米左右
屋頂安裝：4米左右
屋頂安裝：4米左右
屋頂安裝：4米左右
屋頂安裝：4米左右
墻壁安裝：3米左右
墻壁安裝：3米左右
墻壁安裝：3米左右
墻壁安裝：3米左右

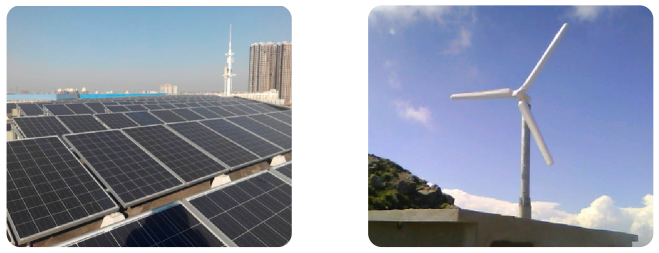

實際應用案例
風光互補供電系統設計方案（12KW以上）
系統設計
OL-Steady15000
OL-Steady20000
OL-Steady30000
OL-Steady50000
額定容量
15KW
20KW
30KW
50KW
風力發電機
3KW *2臺
3KW *2臺
5KW *2臺
10KW *2臺
太陽能光伏組件
250W * 36塊
250W * 56塊
250W * 80塊
135W * 120塊
閥控密閉式免維護蓄電池
12V/180Ah*36節
（負載4h/天）
12V/180Ah*54節
（負載4h/天）
12V/180Ah*108節
（負載4h/天）
12V/180Ah*216節
（負載4h/天）
風光互補控制逆變器
（離網型）
輸入：6KW風機
9KW光伏
輸入：6KW風機
14KW光伏
輸入：10KW風機
20KW光伏
輸入：20KW風機
30KW光伏
輸出：220V / 50Hz
輸出：220V / 50Hz
輸出：220V / 50Hz
輸出：220V / 50Hz
安裝方式
地面安裝（包括山坡安裝）/屋頂安裝（包括平房頂、瓦屋頂、波紋金屬屋頂）/墻壁安裝
建議安裝塔架高度
地面安裝：10米左右
地面安裝：10米左右
地面安裝：10米左右
地面安裝：10米左右
屋頂安裝：4米左右
屋頂安裝：4米左右
屋頂安裝：4米左右
屋頂安裝：4米左右

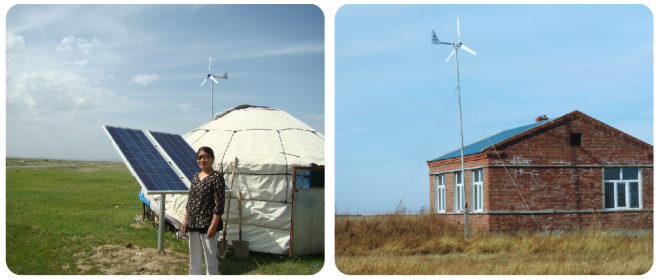

實際應用案例
-
風光互補路燈
概述
風光互補路燈由風力發電機、太陽能電池板、控制器、蓄電池、燈具、燈桿等幾部分組成。
風光互補路燈以風光互補發電為電源，適合在有一定風力、光照條件的地區使用，如公路、市郊道路、旅游景區、開發區等。條件適合的如廣告、景觀、場地、綠化照明也可以使用風光互補路燈。風光互補路燈代表了未來路燈的發展方向。
風光互補路燈一般以風力發電為主，以太陽能發電為輔，二者比率約為10:3，因而數日陰雨天也能維持正常夜間照明。我公司將根據各地氣象條件和實際需要，為客戶推薦合適的風光發電量的比率。
風光互補路燈特點
1、環保--污染零排放；
2、節能--把風能和光能轉化為電能；
3、節約--節省大量常規變配電設施；
4、安全--技術成熟，安全可靠；
5、美觀--成為獨特風景線。

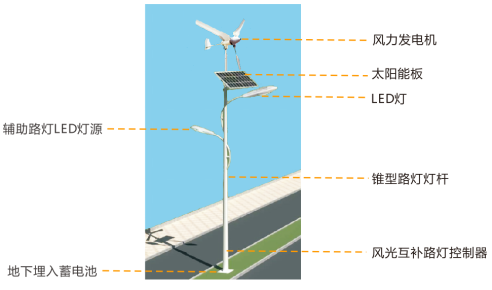

風光互補路燈系統組成
A、 風力發電機
風力發電機電類型選配：直流風力發電機或交流風發電機；
風力發電機電功率大小選配：300W、400W ,多配低速永磁電機；
風力發電機電壓選配：DC12V、DC24V ,主要供LED燈及中小功率HID燈；AC220V、380V ,供大HID燈 用時，要配太陽能專用電子整流器；
B、 太陽能電池板
單晶硅光電轉換率高，多晶硅弱光性較強，故后者在風光互補路燈太陽能電池板中應用較多。
我公司所配的太陽能電池板額定功率有：55W、60W、65W、80W、85W、90W、100W、120W、 130W、150W等。
C、 控制器
用于控制：風機發電；太陽能電池發電；路燈電源（交流或直流）；蓄電池組充放電；光控或時控。
保護功能：夜間防反充電保護；蓄電池過充電、過放電保護；蓄電池開路保護；負載過電壓保護；輸出過 載保護；輸出短路保護；太陽能電池接反保護；防雷保護等。
D、 蓄電池組
—般配備免維護鉛酸蓄電池，裝在路燈桿中間或地埋•蓄電池組：12V、24V , 45~200Ah。以每天工作 6-10小時計算，_般可以連續工作3-7個陰雨天。
E、 路燈光源
選配LED燈——功率有 15W、21W、30W、42W、60W、80W、90W、120W ; DC12V、24V電源，其壽命長，眩光值較高。
F、燈柱
燈柱一般高為6-12m。燈柱下部裝蓄電池，上部裝風力發電機和太陽能電池板，要求燈柱有較高的強度和 配套基礎。

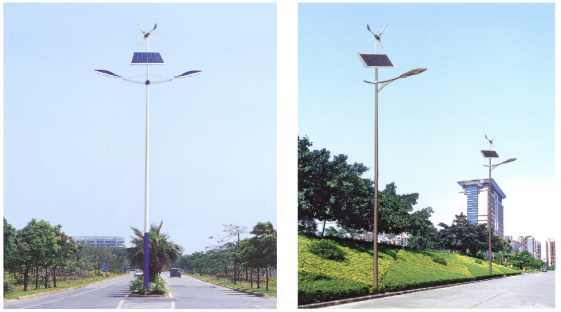

風光互補路燈效果圖
風光互補路燈系統設計方案（一套電源一個燈）
光源功率
15W
30W
60W
80W
90W
120W
工作時間
8h
6h
6h
6-8h
6-8h
6-8h
風力發電機
300W
12V/24V
300W
12V/24V
300W或400
12V/24V
300W或400
12V/24V
300W或400
12V/24V
300W或400
12V/24V
太陽能光伏組件
60W
60W/90W
120W/180W
180W/200W或280W
200W/280W或300W
280W/300W或360W
蓄電池
65Ah
100Ah120Ah
200Ah/240Ah
240Ah/300Ah
300Ah
300Ah/400Ah或500Ah
控制器
3A
3A
10A
10A
10A
20A
光源高度
4m
6m
6-8m
8-10m
8-10m
8-10m
安裝間距
15m
20m
30m
20m
20m
25m

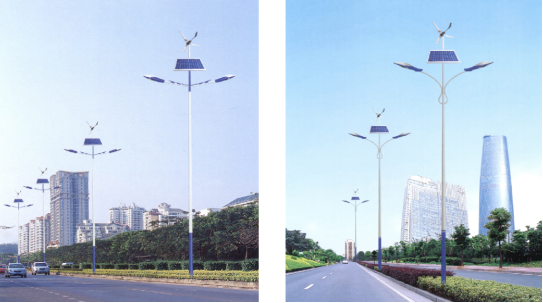

實際應用案例
風光互補路燈系統設計方案（一套電源兩個燈）
光源功率
30W
60W
80W
90W
工作時間
6h
6h
6-8h
6-8h
風力發電機
300W
12V/24V
300W或400
12V/24V
300W或400
12V/24V
400W
12V/24V
太陽能光伏組件
120W/180W
280W/300W
360W
360W
蓄電池
200Ah/240Ah
240Ah/300Ah
480Ah
600Ah/800Ah
控制器
3A
10A
10A
10A
燈具
30W*2
60W*2
80W*2
90W*2
光源高度
6m
6-8m
8-10m
8-10m
安裝間距
20m
30m
20m
20m
實際應用案例
